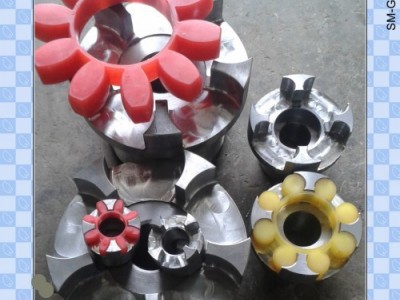

XLD星形扩大轴孔联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度,并与德国ROTEX联轴器互换。
公司咨询电话：0317-7105986 其他产品详细信息请查询:http://www.rwjx.cn
XLL星形扩大弹性联轴器的标准为JB/T 10466-2004
XLL星形扩大联轴器的基本参数：
XLD星形扩大轴孔尺寸联轴器
型号 | 公称扭矩N.M | 许用转速rpm | 轴孔直径d1、d2 | 轴孔长度L1、L2 | L。 | D | D1 | D2 | E | S | 转动惯量kg.m^2 | 重量 kg |
|
| |||||||||||||
mm |
| ||||||||||||
XLD1 | 34 | 19000 | 6-24 | 25 | 66 | 40 | 32 | 40 | 16 | 2 | 0.00008 | 0.328 |
|
XLD2 | 120 | 14000 | 8-28 | 30 | 78 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.68 |
|
XLD3 | 320 | 11800 | 10-38 | 35 | 90 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
|
XLD4 | 650 | 9500 | 12-45 | 45 | 114 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
|
XLD5 | 900 | 8000 | 14-55 | 50 | 126 | 95 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
|
XLD6 | 1050 | 7100 | 15-60 | 56 | 140 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
|
