岔位指示器KXH127C岔位指示器语音显示屏显示

产品特点

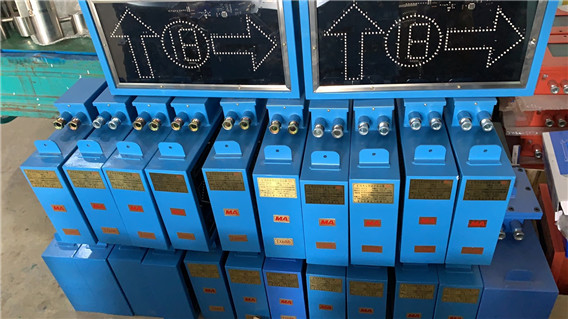

KXH127C 矿用隔爆兼本安型岔位指示器（以下简称岔位指示器），为矿用隔爆兼本质安全型，适用于煤矿井下有瓦斯及煤尘爆炸危险的轨道线路道岔,配接轨道传感器后,工作状态根据轨道道岔位置，发出语言提示和光显信号，作为道岔位置指示，警示行人或车辆避免事故发生。本产品主回路为隔爆电路，灯光显示和语言报警喇叭为本安回路。

销售：周经理  电话（微信）：15689789708   QQ:412133077

KXH127C矿用隔爆兼本安型岔位指示器

基本参数

额定工作电压：AC 127V

电压适应能力：75%—110%

额定工作电流：AC 0.10A

重量：15.5kg

结构特征

岔位指示器为隔爆兼本质安全型设计，由隔爆腔、本安腔、电源板、主机板、显示板、防水喇

叭构成。隔爆腔与本安腔通过隔爆型组合接线端子连接，壳体两侧为两个进线装置，一个与隔爆腔

相连，一个与本质安全腔相连。内腔为隔爆腔，内装有主电路板及接线端子。外腔为本安腔，装有

防水喇叭、显示板。

 工作原理

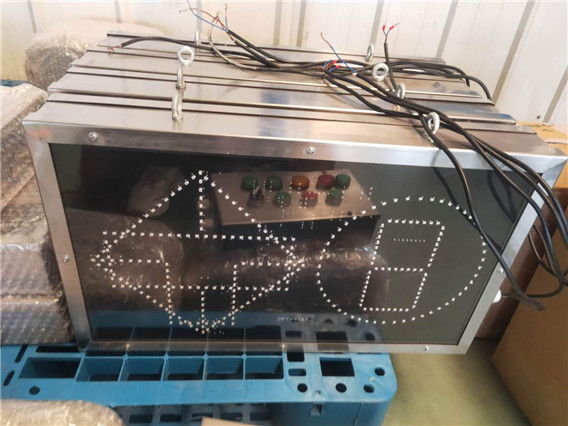

岔位指示器主要有三部分组成，主电路部分、语音电路部分和显示部分组成。信号输出分为语音信号和光显信号。岔位指示器的光信号由红绿双色发光二极管组成，排列成圆环和箭头形状。

本质安全采用双重过流过压保护。

岔位指示器额定工作电压为 AC127V，经变压器降压整流后给主电路板提供各部分工作电压，信号输入为控制器或外接位置传感器配接后，当道岔位置到达左侧与传感器 CHGQ1 接触时，继电器 J2

吸合，直行指示符号↑（绿灯）亮；当道岔位置到达右侧与传感器 CHGQ2 接触时，继电器 J1 吸合，

支行指示符号→（绿灯）亮；左右均未到位，故障指示符号○（红灯）亮，同时语音芯片工作，发

出“道岔不到位，请停车检查”的语音警示，提醒工作人员检查处理。
